德国TS螺纹测量机扫描检测

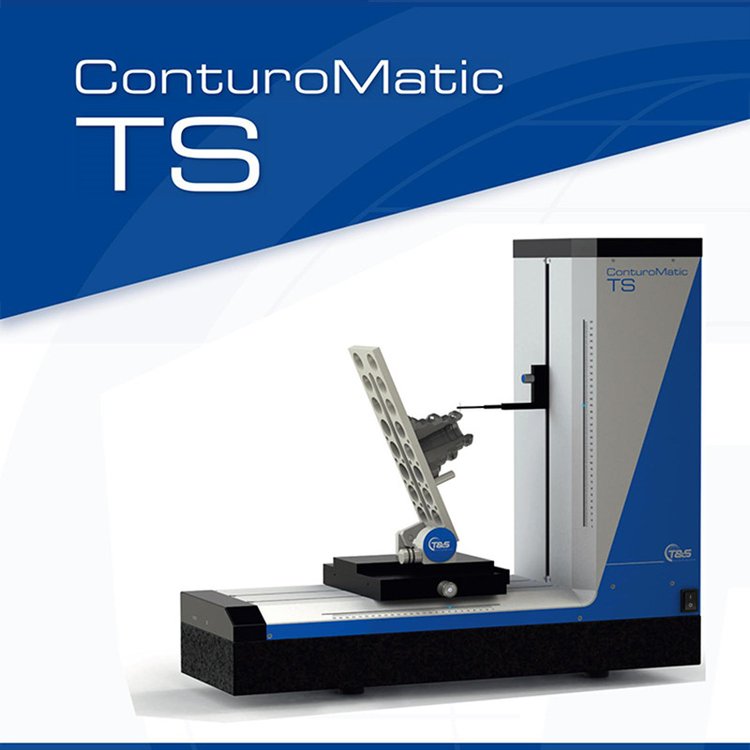

德国TS螺纹扫描测量机

用途：

用于自动/手动检测圆柱螺纹塞规、圆柱螺纹环规、锥螺纹塞规、锥螺纹环规、光面塞规,光面环规、等各种内外尺寸量规的中径、大径、小径、螺距、牙型半角、螺纹升角、锥度等螺纹参数的测量。可检测梯形螺纹、偏梯形螺纹、齿螺纹等大坡度螺纹。检测单头、多头螺纹的综合参数。

功能特点：

螺纹量规或工件，装夹固定后，在约2分钟内即可完成螺纹轮廓的扫描测量，并生成检测报告，得到螺纹的评估参数，包括：

圆柱螺纹塞规

圆柱螺纹环规

锥螺纹塞规

锥螺纹环规

光面塞规

光面环规

螺纹工件等

以上量规和工件的测量评估参数，包括：

螺纹大径、螺纹小径、螺纹中径、

螺距、牙型角、牙型半角、

锥螺纹锥度等

评估过程，可自动生成被测螺纹的轮廓曲线图、标示出评估螺纹的编号，并逐一给出每个编号牙的各项参数。

用户可自定义企业螺纹标准，并根据该企业标准，对螺纹进行评估。这个功能，非常便于需要对螺纹进行表面再处理或涂层的工艺过程监测。

具有轮廓仪测量功能，对二维轮廓进行测量、分析形状数据，计算出形状参数，评价形位公差。

通过选配软件模块，可使机器具备标准的粗糙度测量功能。

螺纹扫描仪测头保护系统：测针在上、下两个方向寻找工件时，测头接触工件可自动停止，并保证测头接触工件的压力不超出安全范围, 从而保护测头。
